Z946T-2.5
所屬分類：鑄鐵低壓閘閥
Z946T-2.5
- 質量穩定：實行全過程質量監控，細致入微，各方面檢測！
- 價格合理：You效內部成本控制，減少了開支，讓利于客戶！
- 交貨快捷：更好生產流水線，充足的備貨，縮短了交貨期！
- 銷售：13706662098
詳情介紹

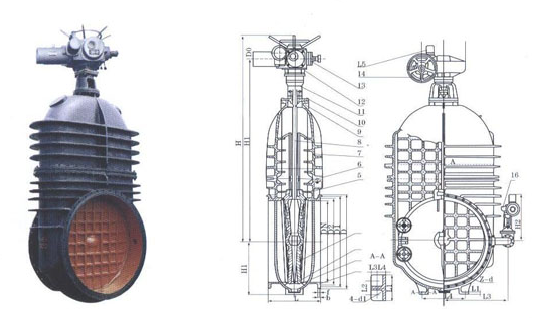

外型：
| 產品型號 | Z946T-2.5 DN1600 | 連接形式 | 法蘭 |
| 公稱通徑 | DN1200-DN1800 | 壓力范圍 | 2.5（Mpa） |
| 適用溫度 | 120（℃） | 適用介質 | 水.海水.污水.氣體.石油化工介質等 |
| 主體材料 | 灰鑄鐵.球墨鑄鐵 | 驅動形式 | 手動，電動，液動，氣動 |
主要性能規范：
| 公稱壓力 (Mpa) | 0.25 | |
| 試驗壓力 (Mpa) | 殼體 | 0.375 |
| 密封 | 0.275 | |
| 工作壓力 (Mpa) | 0.25 | |
| 介質溫度 （℃） | ||
| 適用介質 | 水 | |
主要零件材料：
| 零件名稱 | 材料 |
| 閥體、閥蓋、閘板 | 更好灰鑄鐵 |
| 閥桿 | 更好中碳鋼或不銹鋼 |
| 閥桿螺母、密封 | 黃銅 |
| 填料 | 石棉盤根 |
| 墊片 | 橡膠石棉板 |
外型尺寸和連接尺寸：
| 壓 力 (Mpa) | 公稱通徑 DN（mm） | 尺 寸 | ||||||||
| L | D | D1 | D2 | B | n-do | H | H1 | Do | ||
| 0.25 | 1200 | 700 | 1400 | 1340 | 1295 | 40 | 32-34 | 2890 | 825 | 400 |
| 1400 | 900 | 1620 | 1560 | 1510 | 44 | 36-34 | 3290 | 925 | 500 | |
| 1600 | 1000 | 1820 | 1760 | 1710 | 48 | 40-34 | 4550 | 1040 | 500 | |
閘閥是Zui常用的截?cái)嚅y之一，主要用來接通或截?cái)喙苈分械慕橘|(zhì)；閘閥適用的壓力、溫度及口徑范圍很大，尤其適用于中、大口徑的管道上。
暗桿閘閥的傳動螺紋位于閥體內部，在啟閉過程中，閥桿只做旋轉動動，閘板在閥體內升降。因此，閥門的高度尺寸小。
明桿閘閥的閥桿帶動閘板一起升降，閥桿上的傳動螺紋在閥體外部，因此，可根據閥桿的運動方向和位置直觀地判斷閘板啟閉和位置，而且傳動螺紋便于潤滑和不受流體腐蝕，但它要求有較大的安裝空間。
楔式閘閥單閘板結構簡單，尺寸小，使用比較可靠，它用于常溫和中溫的各種介質和壓力的環境。
