插板閥具有結構簡單緊湊、設計合理、輕型節材,密封可靠、操作輕便靈活、體積小、通道流暢、流阻小、重量輕、易安裝、易拆卸等優點，可在工作壓力1.0MPa-2.5MPa，使用溫度-29-650℃情況下正常工作。刀型閘閥其閘板具有剪切功能，可刮除密封面上的粘著物，自動清理雜物，不銹鋼閘板可防止腐蝕引起的密封泄漏。

插板閥性能

插板閥閥門漏率：≤1.3×10-7Pa.L/S.

適用溫度：-30～+150℃

適用范圍：105～1.3×10-7Pa

插板閥開啟時閥板兩側的壓差: 　≤2.7×103Pa

插板閥特點

插板閥具有結構簡單緊湊、設計合理、輕型節材,密封可靠、操作輕便靈活、體積小、通道流暢、流阻小、重量輕、易安裝、易拆卸等優點，可在工作壓力1.0MPa-2.5MPa，使用溫度-29-650℃情況下正常工作。刀型閘閥其閘板具有剪切功能，可刮除密封面上的粘著物，自動清理雜物，不銹鋼閘板可防止腐蝕引起的密封泄漏。

插板閥的分類及用途

手動螺旋插板閥

手動螺旋插板閥:又稱圓形手動插板門、手動螺旋閘閥、手動插板閥與手動螺旋插板閥,主要由框架、閘板、絲桿、螺母、手輪等零件構成。

手動單向插板閥適用于建材,冶金,礦山,化工等行業粉塵物料,流量控制的管道和料斗上,是控制粉塵物料流量的理想設備,該機結構緊湊密封性好,使用壽命長,維護方便等特點.

手動插板門

圓口手動插板閥配帶標準法蘭插板閥手動插板閥又稱手動插板門,手動插板閥它是一種閘板與閥座始終緊密接觸密封的閥門,其原理是閘板上開有一個通徑大小的圓口。

此閥門的優點在于閥體通徑無凹槽，介質不會卡阻堵塞，并且具有全通徑流通特性，其密封結構可以分軟密封、硬密封結構。手動插板閥是具有精密構造，工藝性好，結構緊湊等特點，密封閥座為活動結構設計，有防磨損和自動補償功能，因而壽命長。在關閉和開啟過程中閥座跟閘板一直緊貼運動，使得閥門啟閉力穩定，并且具有切斷介質等特點。

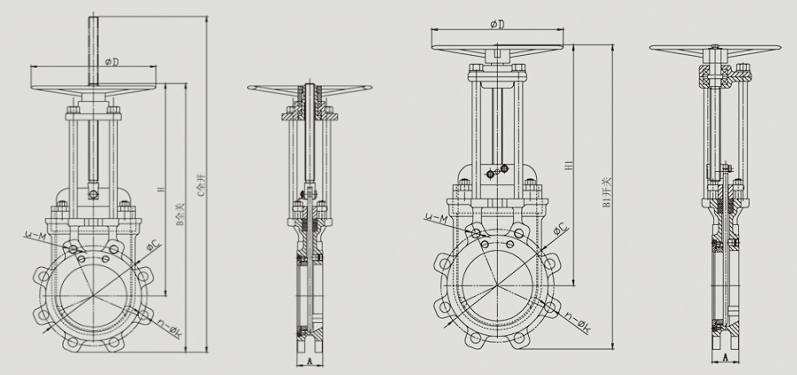

手動插板閥安裝尺寸設計圖表

氣動單向插板閥

氣動方形閘板閥，氣動方型閘板閥，氣動方形閘板門具有結構簡單、操縱靈活、重量輕、無卡阻、特別適用于各類固體物料和50mm左右塊狀、團狀物料的輸送及流量調節，安裝不受角度限制，操作方便，能隨時調整尺度，可雙向操作，簡單靈活。材質有碳鋼、不銹鋼，并可按客戶需求定做各種非標螺旋閘門

　　氣動方形閘板閥，氣動方型閘板閥，氣動方形閘板門主要技術參數和性能：

　　公稱通徑：200×200、....、1000×1000

　　適用溫度：-10~+200℃

　　連接法蘭：GB/T9113、JB/T79

　　主體材料：WCB、Q235A、304、316、304L、316L

氣動單雙向插板閥又稱手動刀型閘閥，刀形閘閥它是一種閘板與閥座始終緊密接觸密封的閥門，其原理是閘板上開有一個通徑大小的圓口，通過閘板啟閉使得閘板上圓口跟通徑做完全脫離和相吻合的動作。此閥門的優點在于閥體通徑無凹槽，介質不會卡阻堵塞，并且具有全通徑流通特性，其密封結構可以分軟密封、硬密封結構。

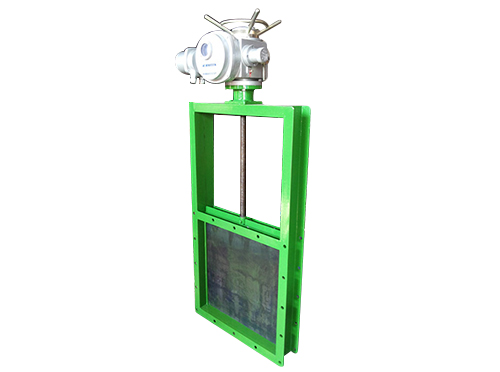

電動插板閥

電動插板閥采用碳素鋼焊接而成,廣泛應用于冶金、碳素、化工、建材等行業.多用于煙氣凈化系統的煙氣管路系統中煙氣調節、切換作用。

螺旋閘門：螺旋閘門是一種粉料、晶粒料、顆粒料及小塊物料的流量或輸送量的主要控制設備，廣泛使用在冶金、礦山、建材、糧食、化工等行業控制流量變化或迅速切斷。

閘板式閘閥又可分為：單閘極式、雙閘板式和彈性閘板式；平行閘板式閘閥可分為單閘板式和雙閘板式。

手動螺旋閘板閥

手動螺旋閘閥通常于卸料器配套使用，手動螺旋閘閥的直徑與卸料器進料口配套，有方形和圓形兩種。手動螺旋閘閥的啟閉件是閘板，閘板的運動方向與流體方向相垂直，閘閥只能作全開和全關，不能作調節和節流。閘板有兩個密封面，常用的模式閘板閥的兩個密封面形成楔形、楔形角隨閥門參數而異，通常為 50，介質溫度不高時為 2°52＇。

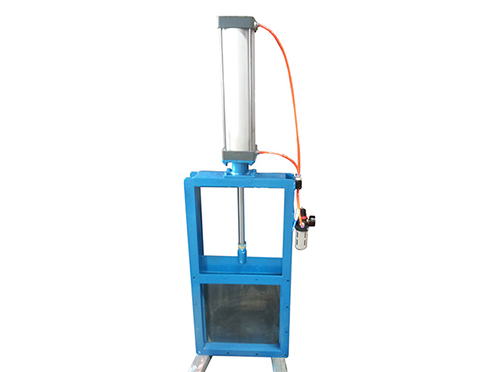

氣動插板閥

氣動插板閥的工作原理：氣動插板閥主要由框架、閘板、絲桿、螺母等零件構成，用手轉動手輪使絲桿帶著絲桿螺母和閘板沿水平方向往復運動，達到閘門的啟閉目的。

氣動插板閥的優點結構簡單、操縱靈活、重量輕、無卡阻、特別適用于各類固體物料和50mm左右塊狀、團狀物料的輸送及流量調節，安裝不受角度限制，操作方便，能隨時調整尺度。

結構特點結構簡單、操作靈活、重量輕、無卡阻、切斷快，特別適用于各類無粘度的固體、粉料及小于Φ10mm的顆粒料，晶粒料的輸送及流量調節，安裝不受角度限制，操作方便，能隨時調節開度。主要用于建材、冶金、礦山、電力、化工、玻璃、輕工、糧食等行業的庫頂、庫底及進出口等。是控制流量變化較大，啟動頻繁，切斷迅速的理想設備
