通風蝶閥的結構特點及基本原理結構的簡述

2019-07-10 關注次數：

通風蝶閥的結構特點及基本原理結構特點

1、采用中線式碟板與短結構鋼板焊接的新型結構形式設計制造的結構緊湊、重量輕、便于裝置、流阻小、流通量大。操作輕便2內無連桿、螺栓等、工作可靠、使用壽命長。

2、可以多工位安裝，不受介質流向影響廣泛適用于建材、冶金、礦山、電力等生產過程種介質溫度≤300℃公稱壓力為0.1Mpa管道上，用途：本蝶閥是一種非密閉型蝶閥。用以連通、啟閉或調節介質量。工作原理通風蝶閥由電動機帶動驅動執行機構，使碟板在90°范圍內自由轉動以達到啟閉或調節介質流量的目的。

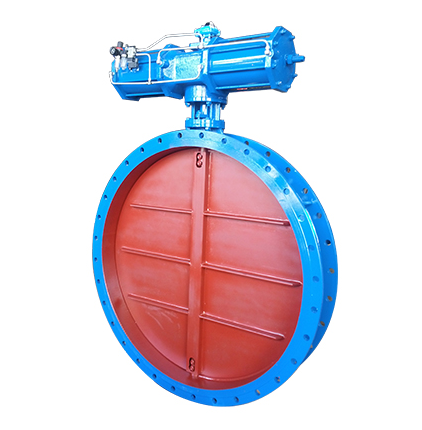

通風蝶閥

通風蝶閥分類施工、裝置要點　

1裝置位置、高度、進出口方向必需符合設計要求，注意介質流動的方向應與閥體所標箭頭方向一致，連接應牢固緊密。

2閥門裝置前必需進行外觀檢查，閥門的銘牌應符合現行國家規范《通用閥門標志》GB12220規定。對于工作壓力大于1.0MPa及在主干管上起到切斷作用的閥門，裝置前應進行強度和嚴密性能試驗，合格后方準使用。強度試驗時，試驗壓力為公稱壓力的1.5倍，繼續時間不少于5min閥門殼體、填料應無滲漏為合格。嚴密性試驗時，試驗壓力為公稱壓力的1.1倍；試驗繼續的時間符合GB50243要求。

通風蝶閥的結構特點及基本原理

1、通風蝶閥內無連桿、螺栓等、工作可靠、使用壽命長。可以多工位安裝，不受介質流向影響。

2、通風蝶閥采用中線式碟板與短結構鋼板焊接的新型結構形式設計制造的，結構緊湊、重量輕、便于安裝、流阻小、流通量大，避免高溫膨脹的影響，操作輕便。

電動通風蝶閥的主要特點有：

1、可以電動調節通風蝶閥開關調起度。（0-180度調節）

2、設計新穎、合理、結構特別，重量輕，啟閉迅速。

3、操力矩小，操作方便，省力靈巧。

4、采用適應的材料以滿足低、中、高不同介質溫度其及腐蝕性介質等。

5、電動通風蝶閥采用中線式碟板與短結構鋼板焊接的新型結構形式設計制造的，避免高溫膨脹的影響，操作輕便。

6、內無連桿、螺栓等、工作可靠、使用壽命長。可以多工位安裝，不受介質流向影響。
